Подшипники являются важнейшими элементами механических систем, обеспечивающими вращение деталей с минимальным трением. Среди множества разновидностей особое место занимает подшипник роликовый конический — устройство, способное воспринимать как радиальные, так и осевые нагрузки.
Благодаря своей конструкции такие подшипники широко применяются в машиностроении, автомобильной промышленности и тяжелом оборудовании. В этой статье рассмотрим их устройство, принцип работы, преимущества и области применения.
Что такое конический роликовый подшипник

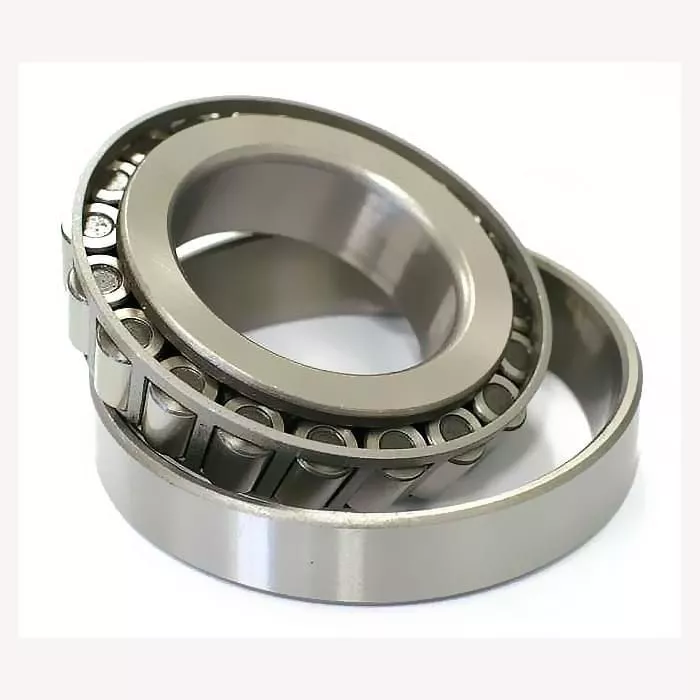

Конический роликовый подшипник — это тип подшипника качения, в котором в качестве тел качения используются ролики конической формы.
Простое объяснение
Если представить обычный подшипник как систему шариков, то здесь вместо шариков используются небольшие конусы (ролики), которые лучше распределяют нагрузку.
Конструкция подшипника
Конический роликовый подшипник состоит из нескольких основных элементов:
- Внутреннее кольцо — устанавливается на вал;
- Наружное кольцо — фиксируется в корпусе;
- Конические ролики — передают нагрузку;
- Сепаратор — удерживает ролики на равном расстоянии;
- Контактные поверхности — обеспечивают правильное распределение нагрузки.
Особенность конструкции
Все элементы подшипника расположены под определенным углом, благодаря чему он способен воспринимать комбинированные нагрузки.
Принцип работы
Работа подшипника основана на качении роликов между внутренним и наружным кольцами.
Основные особенности:
- ролики движутся по направляющим дорожкам;
- нагрузка распределяется по большей площади, чем в шариковых подшипниках;
- угол наклона роликов позволяет воспринимать осевые усилия.
Виды конических роликовых подшипников
Существует несколько разновидностей в зависимости от конструкции и назначения.
Основные типы:
- Однорядные
- наиболее распространены;
- воспринимают нагрузку в одном направлении.
- Двухрядные
- выдерживают более высокие нагрузки;
- применяются в тяжелых условиях.
- Четырехрядные
- используются в промышленности (например, прокатные станы);
- рассчитаны на экстремальные нагрузки.
Преимущества конических роликовых подшипников
1. Высокая нагрузочная способность
- выдерживают значительные радиальные и осевые нагрузки;
- подходят для тяжелых условий эксплуатации.
2. Надежность и долговечность
- равномерное распределение нагрузки снижает износ;
- устойчивость к деформации.
3. Универсальность
- применяются в различных механизмах;
- подходят для высоких скоростей и нагрузок.
4. Возможность регулировки
- можно регулировать зазор для повышения точности работы;
- обеспечивает стабильность вращения.
Сравнение с другими типами подшипников
| Критерий | Конический роликовый | Шариковый подшипник |
|---|---|---|
| Тип нагрузки | Радиальная + осевая | В основном радиальная |
| Нагрузочная способность | Высокая | Средняя |
| Скорость вращения | Средняя | Высокая |
| Долговечность | Высокая | Средняя |
Области применения
Конические роликовые подшипники используются в различных отраслях:
1. Автомобильная промышленность
- ступицы колес;
- трансмиссии;
- дифференциалы.
2. Промышленное оборудование
- станки;
- редукторы;
- конвейеры.
3. Железнодорожный транспорт
- оси вагонов;
- колесные пары.
4. Сельскохозяйственная техника
- тракторы;
- комбайны.
Материалы изготовления
Подшипники изготавливаются из высокопрочных материалов:
- легированные стали;
- закаленные сплавы;
- специальные покрытия для защиты от коррозии.
Это обеспечивает устойчивость к нагрузкам и длительный срок службы.
Особенности монтажа и эксплуатации
Правильная установка и обслуживание напрямую влияют на срок службы подшипника.
Основные рекомендации:
- соблюдать точность посадки на вал и в корпус;
- использовать качественную смазку;
- контролировать уровень нагрузки;
- регулярно проверять состояние подшипника.
Возможные недостатки
Несмотря на преимущества, есть и ограничения:
- более сложный монтаж по сравнению с шариковыми подшипниками;
- чувствительность к неправильной установке;
- необходимость точной регулировки.
Роликовый конический подшипник — это надежное и эффективное решение для работы в условиях высоких нагрузок. Его конструкция позволяет воспринимать как радиальные, так и осевые усилия, что делает его универсальным элементом в различных механизмах.
Благодаря высокой прочности, долговечности и широкому спектру применения такие подшипники остаются востребованными в промышленности, транспорте и машиностроении. При правильной установке и обслуживании они обеспечивают стабильную и эффективную работу оборудования на протяжении длительного времени.
